分子篩干燥劑分子篩釋水性能檢測

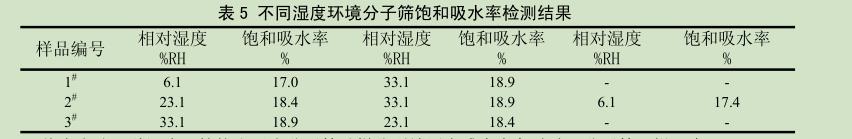

在溫度基本穩定在20℃時，相對濕度分別為6.1％、22.9％、31.9％環境條件下，飽和吸水分子篩試樣進行互換，不同濕度環境分子篩飽和吸水率檢測結果見表5。

將在上述三種濕度環境飽和吸水分子篩試樣分別放置在盛有變色硅膠、分子篩干燥器中，三種樣品吸附水分均有部分釋放，在硅膠干燥器中分子篩試樣吸附的水分釋放達到平衡，水分含量平均值為16.3％；在分子篩干燥器中分子篩試樣吸附水分含量平均值為13.9％。

結果分析從表5檢測結果可見，當分子篩在溫度為20℃±2℃，相對濕度為6.1％、22.9％、31.9％三種濕度環境飽和吸水后,保持溫度基本不變，改變其濕度環境，環境濕度增大，分子篩飽和吸水率也隨之增大，環境濕度降低，分子篩飽和吸水率也隨之降低。分子篩飽和吸水率從18.9％降至17.4％。在相對濕度為22.9％和31.9％兩種濕度環境中，在溫度基本不變情況下，分子篩飽和吸水率與環境相對濕度存在平衡。

在相對濕度從31.9％降至6.1％，約有0.4％吸附的水分沒有釋放。將在上述三種濕度環境飽和吸水分子篩試樣分別放置在盛有變色硅膠、分子篩干燥器中，三種樣品吸附水分均有部分釋放。主要原因是分子篩吸附水包括表面吸附水（濕存水）和孔穴內部吸附的水，濕存水在較低溫度下可以失去，孔穴內部的水要在較高的溫度下才能除去。試驗研究結果表明：在溫度為20℃時，分子篩從高濕到低濕環境，有部分吸附水釋放出來，主要原因是由于濕度改變，分子篩表面吸附水有所釋放，濕度越低，其釋放量越大。

a.在同一溫度（約20℃）條件下，分子篩和帶內袋分子篩在不同濕度環境中吸水率隨時間呈正比增加，但環境濕度不同斜率有所不同，在試驗環境條件，隨著濕度增加，分子篩飽和吸水率也略有增加；。

b.在溫度相同條件下，分子篩和帶內袋分子篩在不同濕度環境中吸水飽和時間不同，濕度低，吸水飽和時間長，濕度高，吸水飽和時間縮短，分子篩吸水速率與環境濕度基本成正比；

c.在溫度、濕度相同條件下，帶內袋分子篩吸水速率顯著慢,帶內袋分子篩的吸水速率約為分子篩本征吸水速率的1/6；

d.在溫度相同條件下，分子篩在不同濕度條件下飽和吸水后，改變濕度條件，在相對濕度為6.1％、22.9％、31.9％環境條件下，分子篩飽和吸水率與環境相對濕度基本存在平衡，在分子篩、硅膠營造的低濕條件下，分子篩表面吸附水進一步釋放，在分子篩濕度條件下，分子篩試樣水分含量平均值為13.9％；

e.帶內袋分子篩吸釋水性能研究不夠深入，有待進一步研究。http://www.bjzazl.cn
