1 范圍

本標準規定了制冷與空調用套管換熱器（不包括同軸套管換熱器）（以下簡稱“換熱器”）的術語和

定義、型式與基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

本標準適用于單獨供應的以R134A、R22、R407C、R410A 等A1 類制冷劑，水為載冷劑的制冷與

空調用換熱器。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。

凡是不注日期的引用文件，其版本（包括所有的修改單）適用于本文件。

GB/T 191—2008 包裝儲運圖示標志

GB/T 1527 銅及銅合金拉制管

GB/T 3625 換熱器及冷凝器用鈦及鈦合金管

GB/T 8163—2008 輸送流體用無縫鋼管

GB/T 9286—1998 色漆和清漆 漆膜的劃格試驗

GB/T 10079—2001 活塞式單級制冷壓縮機

GB/T 10125—1997 人造氣氛腐蝕試驗 鹽霧試驗

GB/T 13306 標牌

GB/T 13384—2008 機電產品包裝通用技術條件

GB/T 13793 直縫電焊鋼管

GB/T 14976 流體輸送用不銹鋼無縫鋼管

GB/T 17794—2008 柔性泡沫橡塑絕熱制品

NB/T 47012—2010 制冷裝置用壓力容器

JB/T 7249 制冷設備 術語

JB/T 9058 制冷設備清潔度 測定方法

3 術語和定義

JB/T 7249 中界定的以及下列術語和定義適用于本文件。

3.1

制冷與空調用套管換熱器 tube-in-tube heat exchanger for refrigeration equipment and airconditioning

采用管套管的形式制造（不包括同軸套管換熱器），且外管直徑不大于φ150 mm，冷熱流體分別在

換熱管內外兩側流動以達到換熱效果的換熱器。

4 型式與基本參數

4.1 型式

4.1.1 換熱器按功能分為：

——蒸發用，代號E；

——冷凝用，代號C。

4.1.2 換熱器按型式分為：

——單內管套管換熱器。

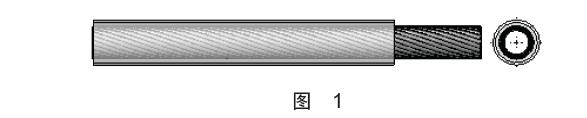

換熱管采用單根管（包括外翅、內外翅等），外套管采用精密無縫鋼管、不銹鋼管、銅管等，見圖1。

——管束式套管換熱器。

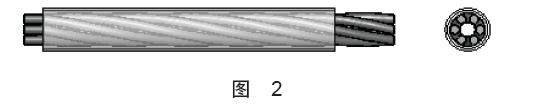

換熱管采用多根管，外套由不同材質的管材組成，見圖2。
