正航技術整理高壓電力濾波裝置使用條件和技術性能要求

1 海撥

安裝運行地點的海拔應不超過1 km 。

注:用于海拔高于1 km 地區的濾波裝置，其要求自用戶與制造方協商確定.

1.1環境空氣溫度類別

安裝運行地區的環境溫度范圍為-40 .C~45 .C 。在此溫度范圍內按濾被裝置所能適應的環境空氣溫度范圍分為若干溫度類別，每一溫度類別均以一斜線隔開的下限溫度值和上限溫度值來表示.下限溫度為濾波裝置可以投入運行的環境空氣溫度，其值從5 'C 、-5 .C 、-25 .C 、-40 .C 中選取.上限溫度為濾波裝置可以在其中連續運行的環境空氣溫度，其值從40 .C 、45 .C 中選取。任何下限溫度和上限溫度的組合均可選為濾波裝置的溫度類別，如-25/40 、5/45.

濾波裝置運行期間，在電容器組的最熱區域中兩臺電容器外殼最熱點連線中點上測得的空氣溫度應不超過上限溫度加5 .C 。

1.2抗污穢能力

濾波裝置各外絕緣的爬電比距， 對戶內濾波裝置不小于2.0 cmlkV (.對應于系統工作電壓)，對戶外濾披裝置不小于2.5 cm/k:V，對于重污穢地區， 應適當加大爬電比距。

2.技術性能要求

2.1濾波裝置安裝容量

濾波裝置每個支路的安裝容量(單位為k飛啞〉推薦在下列數值中選取t

300, 450, 600, 900, 1200, 1500, 1800, 2400, 3000, 3600, 4200, 4800 (5000) , 6000,

7200, 8000, 9 000, 10000, 12000, 14400, 16800, 20000 。

2.2 額定絕緣水平

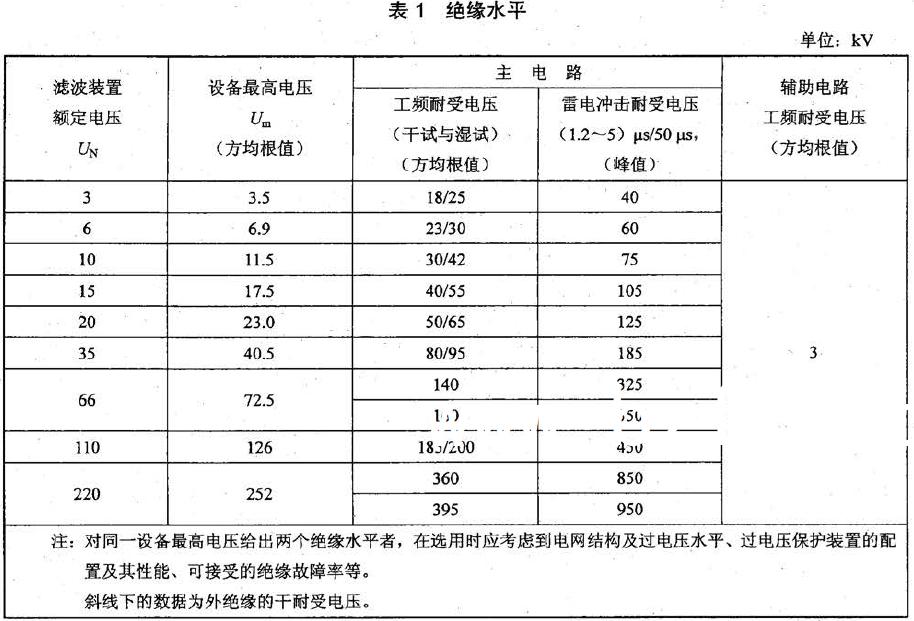

濾波裝置的主電路相間以及相與地之間、輔助電路與地之間應承受表1 規定的耐受電壓。工頻耐受電壓施加的時間為1 min.

2.3濾波裝置性能要求

濾波裝置投運后，考核點的諧波電壓及注入系統諧波電流應滿足GB/T14549 或用戶的要求。

2.4過負荷

2.5穩態過電壓

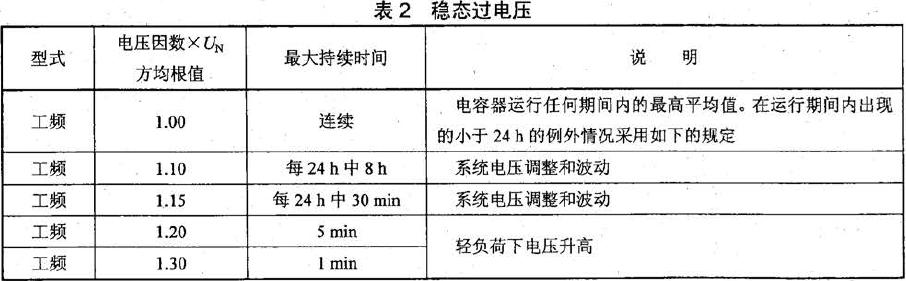

濾波裝置的連續運行電壓為1.00UN ， 且能在表2 所規定的穩態過電壓下運行相應的時間。

2.6穩態過電流

濾波裝置應能在1.35IN 的電流下長期運行。

3.溫升

對于構架式濾波裝置，其主電路中各連接處的溫升應不超過50 K，各電器設備的溫升應不超過各自的規定。

對于柜式濾波裝置，除各電器設備不超過各自的規定外，其余應符合GB廳11022 的規定。

3.1主電路及輔助電路設備選擇

主電路及輔助電路設備包括隔離開關、斷路器(或真空接觸器〉、熔斷器、濾波電容器、濾波電抗器、電阻器〈如果需要〉、放電器件、金屬氧化物避雷器、接地開關等。

3.2隔離開關和斷路器

選用的隔離開關和斷路器的額定電流應不小于1.5島，應選用無重?fù)舸┑臄嗦菲鳎瑢?duì)于要求切除短路故障的斷路器，其額定開斷電流應大于濾波器安裝地點系統的短路電流。

隔離開關和斷路器操作時應運動靈活，不出現操作力過大、卡住的現象。

隔離開關應符合GB 1985 的規定。

凡組裝成高壓開關拒者應符合GB 3906 的規定。

3.3濾波電抗器

濾波電抗器宜采用可調電感，調感范圍由濾波器設計需要確定，當采用不可調感的濾波電抗器時，電感的允許偏差應不大于土1.5% 。

采用空心濾波電抗器時，宜采用三相平裝的安裝方式。

濾波電抗器應符合GB廳10229 的要求。

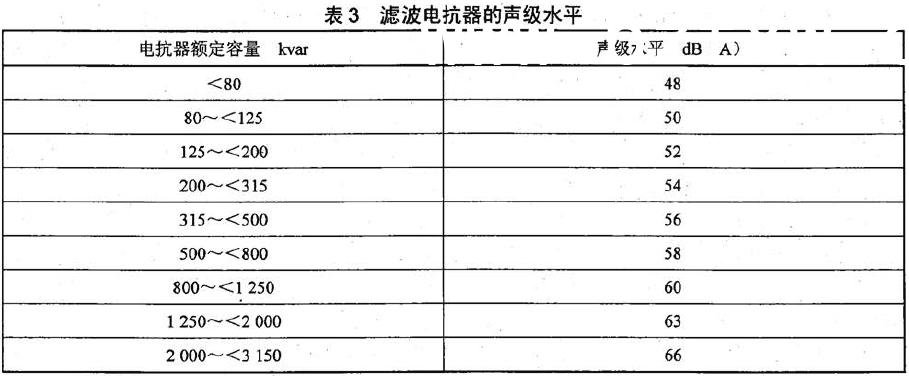

濾波電抗器的聲級水平應不超過表3 的規定。

3.4濾波電容器

濾波電容器一般由濾波電容器單元組成。

聲級水平dB (A)

單臺濾波電容器可放置于臺架上， 也可放置于柜內，單臺濾波電容器額定電壓、額定容量的選擇應按濾波電容器每相電壓、容量以及每相濾波電容器的串、井聯臺數確定。

濾波電容器臺架設計應考慮到便于維護和更換設備，臺架與巡視通道之間一般設置網狀遮欄。

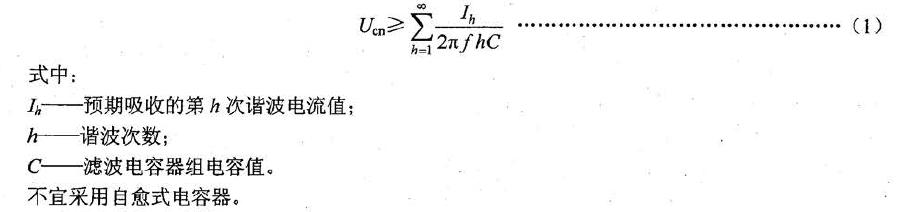

濾波電容器主接線方式應為單星形或雙星形。每相的濾波電容器單元應采用先并聯后串聯的連接方式， 但應使全部井聯的內部無熔絲的濾波電容器的總儲能不超出濾波電容器單元的耐爆能量。濾波電容器單元與母線應使用軟導體連接。濾波電容器母線中性點側和電源側應留有供連接接地線夾的位置。濾波電容器內的濾波電容器單元應符合GB廳11024.1的規定:外部熔斷器應符合GBrr 15166 .4的規定:濾波電容器單元電容偏差應不大于:e 5%，整組濾波電容器的電容偏差應不大子+2%。濾波電容器的額定電壓應不小于工頻電流以及可能流過的各次諧波電流在濾波電容器上引起電壓降的代數和，即

3.5外部熔斷器

在戶外裝置中如有外部熔斷器宣選用噴射式高壓熔斷器，熔斷器的一端固定在母線上，另一端與濾波電容器接線端子相連接。熔斷器應安裝在通道側，烙斷器的安裝位置和角度應符合制造方的規定。

3.6放電器件

放電器件分為: a) 內置放電電阻; b) 外接放電線圈。

放電器件的額定電壓應不低于濾波電容器的額定電壓，放電性能應能滿足對內置放電電阻5 min

內、對外置放電線圈5 s 內將濾波電容器上的剩余電壓自額定電壓峰值降至50V 或更低。

放電器件應符合制造方與購買方商定的技術條件的規定。

3.7金屬氧化物避雷器

當需要限制投切濾波裝置引起的操作過電壓時，直選用金屬氧化物避雷器。

選擇金屬氧化物避雷器時，應考慮到避雷器的連接方式、可能出現的過電壓倍數和濾波電容器容量等。金屬氧化物避雷器可放置于高壓開關柜內，也可放置于濾波電容器附近，由制造方與購買方協商確定。金屬氧化物避雷器應符合GB 11032 的規定。
