填入式滾珠支承安裝結構內容

    填入式滾珠支承的結構形式主要應用在結構尺寸較小的場合，儀器儀表中，由于結構尺寸的限制當外部尺寸較小時，標準滾動軸承無法裝入，而儀器儀表機械則要求結構尺寸小、摩擦力矩小、重量輕，因此可以采用非標準的填入式滾動軸承。

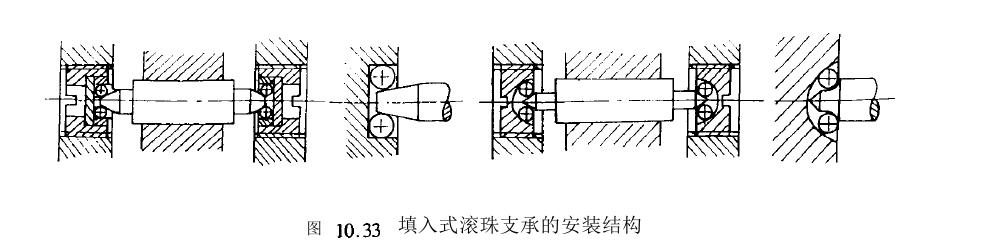

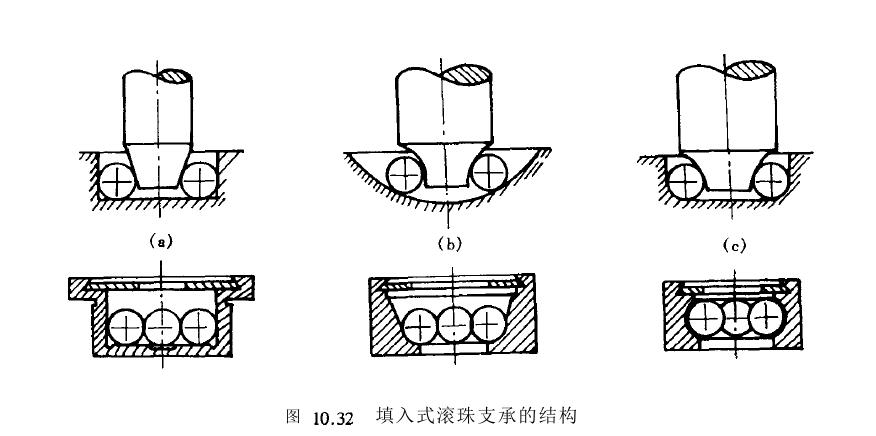

    圖10—32所示是填入式波動支承的典型結構，上圖為結構示意圖，下圖為不包括軸頸的際結構圖。圖10．32(a)接觸面積小，因而摩擦力矩較小，承受載荷的能力也小；歐c)中接觸面積大，因而摩擦力矩較大，承受裁荷的能力也大；b)結構的摩擦力矩和承受載荷的能力介于兩者之間。由圖可知；填入式波球支承一般沒有內圈和外圍，其內、外圍直接做在軸頸和殼體上，同時也無保持架隔開滾動體，因而這種軸承的尺寸可以做得很小。填入式滾珠支承的安裝結構見圖10.33。

    圖中軸承應為單獨制成的零件，并利用螺紋和支承板聯接，這樣運動件的軸向位置和支承的間隙都容易調整。填入式滾珠軸承有專門廠家生產，可直接選用；如有必要，也可自行設計計算。設計時，構成滾道面的材料，可選用碳素工具鋼硼。

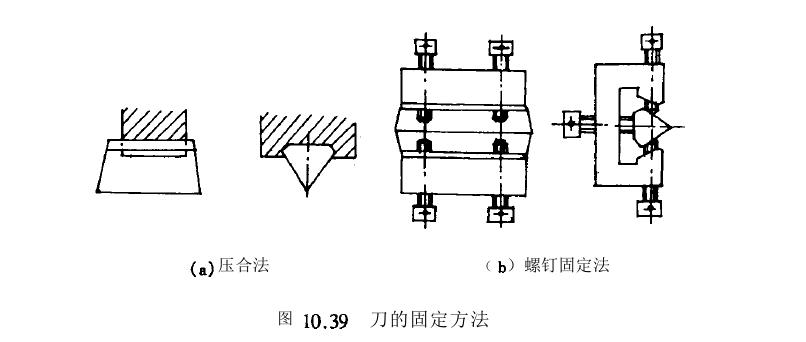

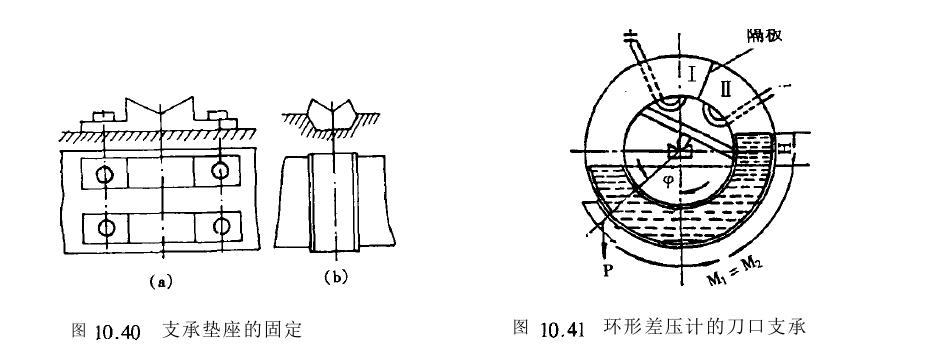

    支承墊座可以用螺釘固定在基體七圖10.40(a))，也可鑲在基體上(見圖)。刀口支承的摩擦為純滾動摩擦。當運動件擺動時，其瞬時轉動中心為刀刃的圓柱面與墊座的接觸點，故擺動中心是變化的。為位運動件在擺動后能保持平衡，其重心應低于擺動中心。刀口支承的特點是摩擦力矩和磨損均很小、靈敏，廣泛應用于杠桿平衡式機構中。如各種秤星儀器、流量和壓差等測量儀表中。圖10.41所示是環形差壓計，擺動的圓環采用刀口支承，圓環的擺角與待測的差壓成比例。http://www.bjzazl.cn
