正航淺析滾動轉子式壓縮機工作原理和過程

滾動轉子式壓縮機是一種容積型回轉式壓縮機，氣缸工作容積的變化，是依靠一個偏心裝置的圓筒形轉子在氣缸內的滾動來實現的。

一、工作原理

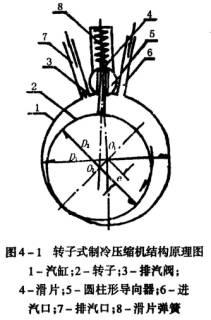

滾動轉子式壓縮機主要由汽缸、轉子、滑片、排汽閥和汽缸端蓋等部件組成，如圖4–1所示。

二、工作過程

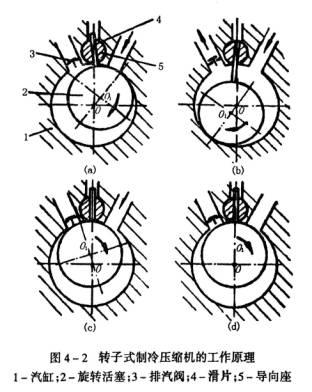

滾動轉子式壓縮機的工作過程如圖4–2所示。

由上述的工作過程可以看出：

1、轉子回轉一周，將完成上一工作循環的壓縮和排氣過程及下一工作循環的吸氣過程。

2、由于不設進汽閥，吸氣開始的時機和汽缸上吸氣孔口位置有嚴格的對應關系，不隨工況的變化而變動。

3、由于設置了排汽閥，壓縮終了的時機將隨排氣管中壓力的變化而變動。
