蒸氣壓縮式制冷劑管路布置原則

對于制冷系統來說，選擇合適的主要設備和輔助設備是很重要的。但是，如果制冷劑管路設計不當，也會給系統下沉運行帶來困難，甚至引起事故。本節將簡要介紹制冷劑管路設計中的主要問題。

氟里昂管路常采用銅管，系統容量較大時也可采用無縫鋼管。氨管則采用無縫鋼管，禁止使用銅或銅合金管及其管件；為了減少管道和制冷劑充灌量以及系統的壓力降，應盡可能短而直；管道的布置應不妨礙對壓縮機及其他設備的正常觀察和管理，不妨礙設備的檢修和交通通道以及門窗的開關；管道與墻和頂棚以及管道與管道之間應有適當?shù)拈g距，以便安裝保溫層；管道穿墻、地板和頂棚處應設有套管，套管直徑應能安裝足夠厚度的保溫層。此外，各種設備之間的管路連接應符合下列要求：

（一）壓縮機排氣管

（1）為了使?jié)櫥秃涂赡芾淠傻囊簯B(tài)制冷劑不至于回流到制冷壓縮機，排氣管應有不小于0.01的坡度，坡向油分離器和冷凝器。

對于不設油分離器的氟里昂制冷系統，當冷凝器高于壓縮機時，排氣管道在靠近制冷壓縮機處應先向下彎，然后再向上接到冷凝器，形成U形彎，如下圖左所示。這樣可以防止冷凝的液態制冷劑及潤滑油返流回到制冷壓縮機；同時，制冷壓縮機停車后，排氣管的U形彎可起到存液彎作用，防止制冷壓縮機停車后，由于冷凝器的環境溫度高，制冷壓縮機的環境溫度低，制冷劑自冷凝器蒸發而流回到排氣管道中，當再次開車時造成液擊事故。

（2）多臺氟里昂壓縮機并聯，為了保證潤滑油的均衡，各壓縮機曲軸箱之間的上部應裝有均壓管，下部應裝有均油管。（參見圖6-7）

（3）對于有容量調節的制冷壓縮機，應考慮在制冷系統低負荷運行時，能將潤滑油從排氣立管中帶走。此時可以采用雙排氣立管。如上圖右所示。

兩根立管直徑不同。其中直徑較小立管A的管徑必須保證制冷系統在負荷運行時，潤滑油能夠被氣流帶走；管徑較大立管B的管徑必須考慮制冷系統滿負荷時，不但制冷劑蒸氣通過雙排氣管時能將潤滑油帶走，而且排氣管道壓力降亦應在允許范圍內。在兩根排氣管下部，用集油彎管連接，當制冷系統在低負荷下運行時，蒸氣流速不能帶走的潤滑油存于集油彎管內，直到集滿時將立管B封死，這時制冷劑蒸汽只通過立管A，可以將潤滑油帶走。對于這種情況，排氣立管前也可裝設油分離器，將回收的潤滑油均勻地送回各臺正在運行的壓縮機。

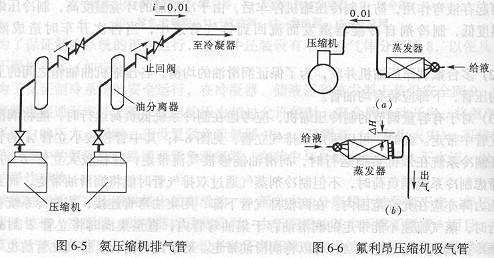

（4）并聯的氨壓縮機排氣管上或在油分離器的出口處，應裝有止回閥。如下圖左。防止一臺壓縮機工作時，未工作的壓縮機出口處有較多的氨氣不斷冷凝成液態，啟動時造成液體沖缸事故。

（二）壓縮機吸氣管

（1）對于氟里昂制冷系統，考慮潤滑油應能從蒸發器不斷流回壓縮機，氟利昂制冷壓縮機的吸氣管應有不小于0.01的坡度，坡向壓縮機，如上圖右a所示。

當蒸發器高于制冷壓縮機時，為了防止停機時液態制冷劑從蒸發器流入壓縮機，蒸發器的出氣管應首先向上彎曲至蒸發器的點，再向下通至壓縮機，如上圖右b所示。

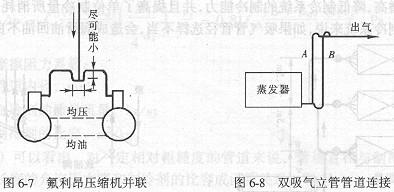

（2）并聯氟里昂制冷壓縮機，如果只有一臺運轉，壓縮機又沒有***油分離器時，在未工作的壓縮機的吸氣口處可能積存相當多的潤滑油，啟動時會造成油液沖擊事故。為了防止發生上述現象，并聯氟里昂壓縮機的吸氣管應按下圖左安裝。

（3）對于有容量調節的氟里昂制冷系統，可采用雙吸氣立管，如上圖右所示，其工作原理同雙排氣立管。在制冷系統的低負荷運行時，立管內制冷劑流速能將潤滑油帶回壓縮機。

（4）氨壓縮機的吸氣管應有不小于0.005的坡度，坡向蒸發器，以防止液滴進入氣缸。

（三）從冷凝器至儲液器的液管

冷凝器應高于儲液器，如右圖所示。兩者之間無均壓管時，兩者的高度差應不小于300 mm。

對于蒸發式冷凝器，因本身沒有儲液容積，單獨一臺與儲液器相連時，兩者的高差應大于300 mm。如為多臺并聯后再與儲液器相連時，除在儲液器與蒸發式冷凝器的高壓氣管之間設有均壓管以外，兩者的高差一般應大于600 mm，液管的流速就小于0.5 m/s。

（四）從儲液器或冷凝器到蒸發器的給液管

（1）當冷凝器高于蒸發器時，為了防止停機后液體進入蒸發器，給液管至少應抬高2m以后再通至蒸發器，如下圖左所示。但是，膨脹閥前設有電磁閥時，可不必如此連接。

（2）當蒸發器上下布置時，由于向上給液，管內壓力降低，并伴隨有部分液體氣化，形成閃發蒸汽，為了防止閃發蒸汽集中進入最上層的蒸發器，給液管應如上圖右配置。

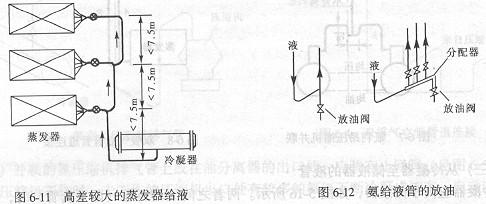

    當數個高差較大的蒸發器有一根給液管供液時，為了使閃發蒸汽得到均勻分配，應按下圖左所示方式進行配管。

（3）對于氨制冷系統的給液管，為了防止積油而影響供液，在給液管路的低點和分配器的低點應設有放油閥，如上圖右所示。http://www.bjzazl.cn
