JTJZ 03-12水泥混凝土振動臺校準方法

一、適用范圍

本方法適用于試驗室用水泥混凝土試件成型水泥混凝土振動臺的校準，參照《混凝土試驗用振動臺》（JG/T 3020-94）編制。

二、技術要求

1、振動臺應帶有銘牌（包括儀器名稱、型號規格、出廠編號、出廠日期、制造廠等）、合格證、使用說明書。

2、振動臺電氣控制系統應安全可靠，必須具備短路、過載、斷相及漏電保護裝置，振動臺的旋轉零件，必須有牢固可靠的防護裝置，以免造成人身傷害。

3、振動臺宜具有固定混凝土試模的裝置，可采用電磁鐵或機械等方式固定。固定裝置應牢固可靠，保證混凝土試模在振動成型過程中無松動、無位移、無損傷。

4、振動臺必須經過30min空載運轉試驗，其結構應牢固，焊縫不應開裂，螺紋連接不應松動。振動臺在啟動、工作、停機時均應平穩、正常、無異常聲響。在空載條件下，振動臺的啟動時間不應大于2s，停機后的余振時間不應大于5s。

5、振動臺的臺面尺寸偏差不應大于±5mm，臺面應平整，其平面度誤差不應大于0.3mm。

6、空載時臺面中心點的振幅應為（0.5±0.02）mm，臺面振幅的均勻度不應大于±15%。

7、空載時振動頻率為（50±3）Hz。

三、校準項目

1、外觀檢查

2、振動臺面尺寸、平面度

3、振動振幅及振動頻率

4、試模固定的可靠性

四、校準環境及校準器具：

1、校準環境

校準工作應在室內進行，環境溫度為（20±5）℃，相對濕度大于85%，校準現場應潔凈，周圍無影響校準結果的振動、污染、腐蝕性氣體。

2、校準器具

※、2m鋼卷尺，分度值為1mm。

※、鋼水平尺及塞尺（規格視臺面大小確定）。

※、測振儀：二級精度。

五、校準方法：

1、外觀校準：按照本方法2.1~2.4條目測檢查振動臺。

2、振動臺面尺寸、平面度校準：用鋼卷尺測量振動臺面的尺寸，用鋼水平尺及塞尺檢查臺面的平面度，測量三處，取平均值。

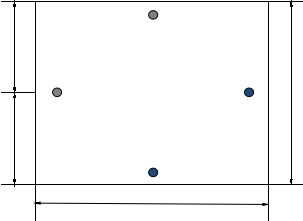

3、振動振幅及振動頻率：用測振儀測振動臺空載時的振動頻率與振幅，測量時，應待振動臺振動平穩后進行，測點布置在振動臺的四周邊，共4點（如圖所示），如不能同時測4點時，至少要同時測2點，先測1、2點，后側3、4點。四周測完后再測定空載時中心點的振動頻率與振幅，各點的振幅偏差不得超過平均值的15%。

4、試模固定的可靠性

將裝滿混凝土拌合物的試模放置在振動臺上予以固定，然后啟動振動臺，目測在振動成型過程中試模的固定情況，若試模無松動、無位移現象，則試模固定性良好。

六、校準周期

校準周期一般不超過12個月。

七、結果處理

填寫表B03-12校準記錄表，提交審核確認。

水泥混凝土振動臺校準記錄表（B03-12）http://www.bjzazl.cn
