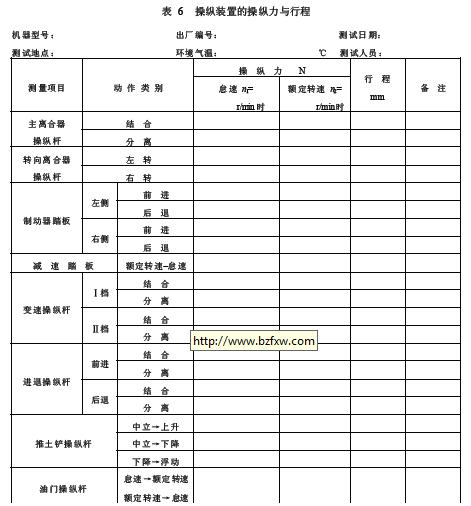

1.操縱裝置的操縱力與行程測量

1.1測量條件

發動機分別處于怠速運轉及額定轉速運轉狀態，場地按 3.2.3.1。

1.2儀器設備

測力計、鋼卷尺、鋼板尺。

1.3測量方法

測量表 6 所列項目，同時測量發動機轉速。

制動器操縱力是在推土機以Ⅰ檔作最小轉彎行駛時測得的最小操縱力。

在手柄的中心位置以正常的操縱速度測量操縱力；行程指手柄上端的位移量。

1.4測量結果

將測量結果記入表 6。

2.推土裝置性能試驗

2.1測定條件

推土機按 3.2.3.1 置于定位試驗場地。在工作液壓油油溫達 50℃±5℃時進行測定。

2.2儀器設備

鋼卷尺、秒表、測力計(或地磅)、油溫表、油壓表、轉速表。

2.3測定方法

2.4推土鏟升降速度的測定

在發動機高速運轉和低速運轉狀態下測定下列項目：

a) 提升總動作時間——開始操縱操縱桿至推土鏟由地面上升到位置所需時間；

b) 下降總動作時間——開始操縱操縱桿至推土鏟由位置下降至地面所需時間；

c) 提升時間——推土鏟從地面上升至位置所需時間；

d) 下降時間——推土鏟從位置下降至地面所需時間；

e) 行程——推土鏟從地面到位置所經過的垂直距離。

3. 推土鏟自然沉降量的測定

將推土鏟提升到位置，然后發動機熄火，5 min 后測量推土鏟鏟尖初始離地高度h1，再經過 15min 后，測量推土鏟鏟尖離地高度h2。

4.推土鏟提升力及油壓測定

如圖 2 所示安裝好拉力測力計后，提升推土鏟，當推土機尾部抬起（或液壓系統安全閥打開）時，測取提升力及工作液壓缸下腔油壓。

5. 推土鏟推壓力及油壓測定

如圖 3 所示安裝好壓力測力計后，使推土鏟下壓，當推土機頭部抬起（或液壓系統安全閥打開）時，測取推壓力及工作液壓缸上腔油壓。
