☞ 塑料沖擊功能是指聚合物資料在高速沖擊下表現出來的耐性或反抗開裂的才能。現在常用的有模仿實踐沖擊進程的三種沖擊實驗辦法。
☞ 其間被廣泛用于對商品質量進行操控與監督的是擺錘式沖擊實驗辦法，包含懸臂梁((IWd>、簡支梁(Charpy)沖擊實驗。運用的試樣是截面為長方形或正方形的板條，但更為多見的是在試樣中心部位人為地用模塑或機械加工的辦法制作一個缺口，其形狀和巨細有嚴厲規則。
☞ 擺錘式沖擊實驗中試樣有無缺口以及缺口的鋒利程度對測驗成果的影響是很大的，一起，因為該實驗是一種高速損壞實驗，對實驗的溫度有很強的敏感性下面就這兩個影響要素作個開端的剖析討論：


☞ 缺口的影響
☞ 在沖擊試樣中心部位加工缺口，其意圖是使應力會集和在缺口根部添加應變速度，這么使許多資料在規范實驗溫度和一般的速度下，發作脆性開裂，防止有些耐性較大的資料呈現“沖不斷”景象(規范中規則沒有沖斷的實驗成果報廢)。
☞ 塑料沖擊特性包含兩個首要要素：1.開端發作裂紋所需的能量；2.拓展裂紋所需的能量在有缺口的試樣中，因為表觀裂紋現已存在，所以損壞所需的能量首要取決于裂紋拓展所需的能量。
☞ 在沒有缺口的試樣中，開端發作裂紋所需的能量是首要的，這個能量加上裂紋拓展所需的能量才是試樣損壞所需的能量。
☞ 因而，試樣有無缺口對測驗成果的影響是很大的，咱們在檢查陳述中有必要注明，這一點對無商品規范樣品的檢沏l甲為主要。
☞ 從上式能夠看出：不一樣巨細的缺口，它們的應力會集是不等的，然后使缺口損壞所需的能量不等，這么就會得出不一樣的測驗成果。

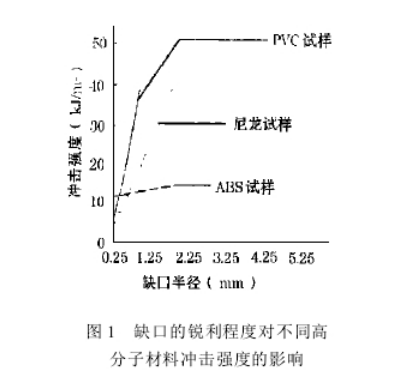

☞ 其間缺口的的曲率半徑對成果的影響尤為顯著圖1是缺口的鋒利程度對資料沖擊強度的影響。
☞ 圖中曲線標明：(1)塑料沖擊強度與缺口尺度不是簡略的線性聯系。
☞ 雖然試樣的尺度參加了測驗成果的核算，依然使同種資料因試樣缺口尺度不一樣而得出不一樣的成果；(2)不一樣資料對缺口的敏感度不一樣。尼龍和PVC對缺口的敏感度要比高沖擊性ABS塑料大得多。
☞ 咱們在作PVC和尼龍塑料沖擊實驗時更應留意缺口曲率半徑的巨細曾經，國標中對沖擊試樣的缺口加工闡明不行具體，如GB/T1043，該規范89年版對缺口曲率半徑的請求因為只要上限而無下限，r-0時的測驗成果與：-0.2~或r-0.1~時的測驗成果，從圖1可看出，對PVC板材來說其區別是相當大的，故1993年版規范對上述缺乏進行了修正。


☞、溫度的影響
☞ 聚合物資料是由巨細不一的高分子鏈所構成的，在結構上與金屬資料有底子的區別。這些大分子鏈是運動的，對溫度的依賴性非常顯著，運動程度越大資料的耐性越大，沖擊強度隨之增大，這是因為隨大分子鏈的運動程度增強，使應力會集削減，許多能量因為很大的力學衰減而以熱的方式逸散，然后增大了損壞所需的能量。

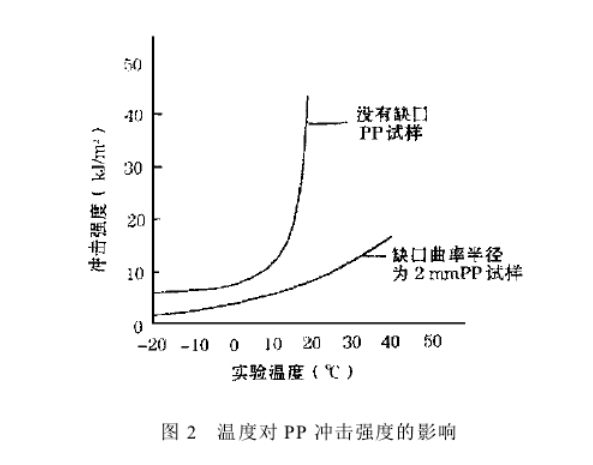

☞ 因而，資料的沖擊強度與溫度的聯系也很親近圖2是溫度對PP沖擊強度的影響從圖2可看出：(1)溫度對試樣有無缺口影響測驗成果的程度不一樣，無缺口比有缺口影響程度大；在20℃擺布，溫度的影較為顯著，這與塑料商品規范中規則的規范環境溫度為(23士2)是相符的，為了取得有意義的測驗成果，并與規范值具有可比性，咱們有必要留意測驗的環境溫度。
☞ 因為塑料的導熱系數較小，熱的平衡需求必定的時刻，一起因試樣在加工切開進程中遭到部分的熱和力的效果在其內部發作了不該有的內應力。
☞ 因而，加工后試樣不該當即就用來測驗，有必要在規范環境條件下進行狀況調理，其時刻由資料的品種和厚度來決議。
☞ 因為影響擺錘式沖擊實驗成果的非資料要素還有許多，例如沖擊速率、缺口加工質量等因而，這種測驗辦法并不完善，但在規范開裂力學辦法還不能滿意有用請求的今日，這種辦法還有著非常主要的效果。
☞ 跟著沖擊理論和儀器的不斷發展，大家對沖擊進程的知道將越來越豐厚，測驗辦法也將會更加完蓋。
