▲根本構造和名詞術語
▲根本構造

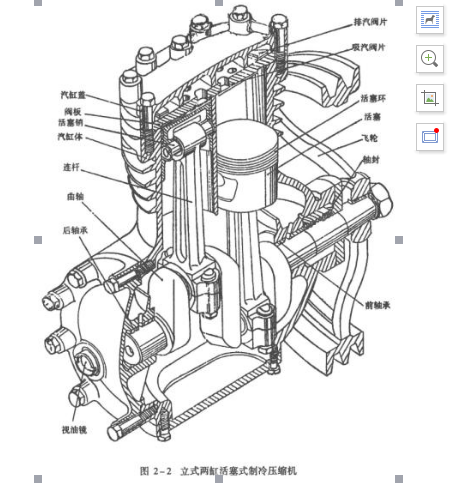

各種活塞式制冷壓縮機的制冷量、外形、制冷劑、用處等不盡一樣，但其根本構造和構成的首要零部件都大體一樣，即包含機體、曲軸、連桿組件、活塞組件、吸排汽組件、汽缸套組件等。圖2-2即為一臺立式兩缸活塞曲柄連桿式制冷壓縮機的構造軸測圖。


▲名詞術語

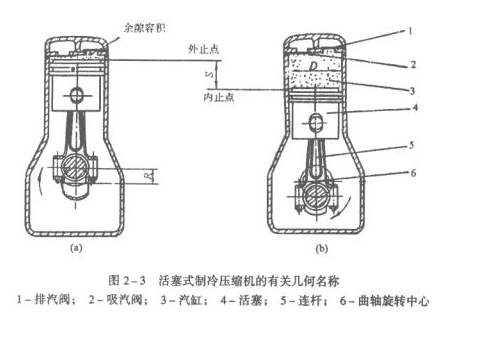

①下面使用圖2-3介紹壓縮機的有關名詞術語。
‚外止點（上止點）：活塞在汽缸中作重復運動時，離曲軸旋轉基地最遠的方位，如圖2-3（a）所示。
ƒ內止點（下止點）：活塞在汽缸中作重復運動時，離曲軸旋轉基地近來的方位，如圖2-3（b）所示。
④活塞行程：外止點與內止點之間的間隔，通常用S表明，等于曲柄半徑R的兩倍，即S=2R，單位為米（或毫米）。
⑤余隙容積：活塞坐落外止點時，活塞頂面與汽缸端面之間的容積，汽閥通道（與汽缸一向相通的）及道活塞環以上的環形容積的總和（圖2-3（a）），以VC表明。
⑥相對余隙容積：余隙容積與汽缸作業容積之比。


▲壓縮機的作業進程
1、抱負作業進程
2、實際作業進程

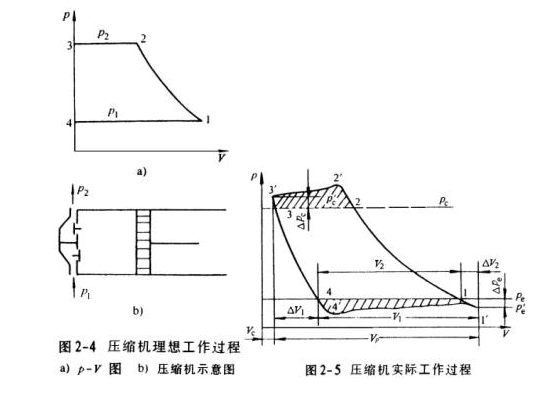

壓縮機的實際作業進程與抱負作業進程存在著較大的差異。實際作業進程如圖2-5所示。
