◇ 沖擊試驗機的硬件設備

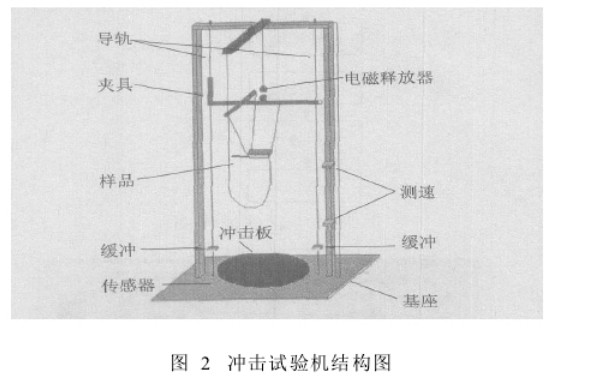

♤ 微電子沖擊試驗機可分為硬件設備和軟件處理有些，硬件設備結構如圖2所示。
♤ 沖擊試驗機硬件有些主要由沖擊檢驗有些和信號處理有些構成沖擊檢驗有些有基座、結構、導軌、緩沖擋塊、夾具、電磁開釋器、沖擊臺、測速器構成信號處理有些由傳感器、控制器、放大器模數轉換卡、計算機構成。


♤ 硬件功能
♤ 基座是剛性結構，由鋼板和大理石構成，對外界的顫動有極好的隔絕作用基座質量占悉數試驗機質量的9%以上。
♤ 因而使悉數設備具有極好的穩定性沖擊臺可所以不一樣質地的材料，一般選擇花崗巖鋼板、木板和紡織材料等，仿照實踐中的碰擊環境沖擊臺下而設備有力傳感器，可以捕捉瞬態的力信號，用來測量碰擊時力的大夾具可以將試件以任意的姿態設備。
♤ 設備初始姿態抉擇了試件沖擊時的碰擊方位和角度，這個將直接影響損壞失效的損壞點和連續碰擊次數夾具需要準確的定位，保證試件每一次下落的姿態和高度一致電磁開釋器在計時初步電磁斷電、試件安閑下落，懇求照應速度快，或許通過軟件復位時對延時進行校準。♤ 沖擊試驗機的軟件環境

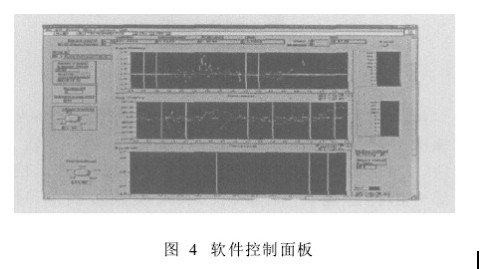

♤ 對悉數沖擊試驗，課題組自行開發了一套實用軟件軟件的流程如圖3所示：由軟件可以選擇多通道、不一樣采樣頻率搜集數據，得到各種功能曲線，如：加速度一時間曲線、載l奇一時間曲線、應變，時間曲線等，并可以對電磁開釋器的延時進行自動賠償軟件有出色的人機對話界而，控制而板如圖4所示。
