正航綜述TAC650變比測試儀操作規范

一、操作步驟：

1、按圖1接線完畢后，接通電源開關。

2、選中光標移至伏安變比處，按確認鍵。

3、用←鍵清除設備編號和繞組編號，輸入實際的設備編號和繞組編號。

4、升壓器設為內置。

5、設置伏安特性試驗中欲輸出的電壓和電流。測試時輸出電壓或輸出電流任意一項達到設定值均停止試驗。

6、調節速度指自動調壓速度，1檔，4檔。用←鍵清除修改。 當設定電壓為650V~950V時，調節速度初設為4；當設定電壓為400V~649V時，調節速度初設為3；當設定電壓為200V~399V時，調節速度初設為2；當設定電壓為200V以下時，調節速度初設為1。

7、二次額定電流指電流互感器二次額定電流，計算變比時使用。

8、按下輸出控制按鈕。選中框移至測試，按確認鍵。

9、裝置開始自動測試。零位燈滅，升壓燈亮。輸出電壓或輸出電流任意一項達到設定值均停止輸出，調壓器自動回零。

10、試驗結束后，顯示伏安特性曲線。

11、按←鍵將選中框移至存儲，按確認鍵可保存此次試驗數據。

12、按翻頁，可查看全部數據。按返回鍵退回上一級界面。選中框移至打印，按確認鍵可打印已查看的全部數據。

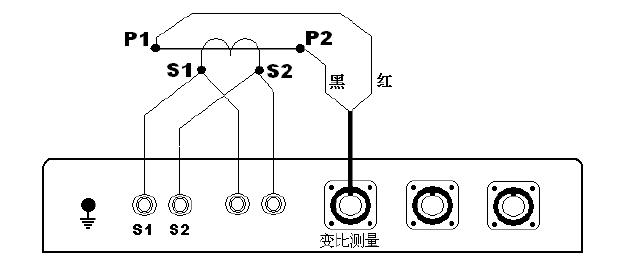

                                                                                                 圖1 接線

二、注意事項：

1、檢查輸出控制按鈕在斷位。

2、電阻測量插座不得接線。

3、只做伏安特性時可不接變比測量插座的測試線。

4、只做變比也要按上圖接線。http://www.bjzazl.cn
