正航整理電解脫錫裝置試樣

取樣方法按有關技術條件或協議規定。試樣為直徑不小于57 mm 的圓片，試樣必須平坦。

1.單面電解法

2 .試劑

3. 脫脂溶液:1% 碳酸鈾溶液。

4 .脫錫榕液: 1 mo l/ L~2 mol/ L 鹽酸。

5.試驗裝置

6. 電解脫脂裝置

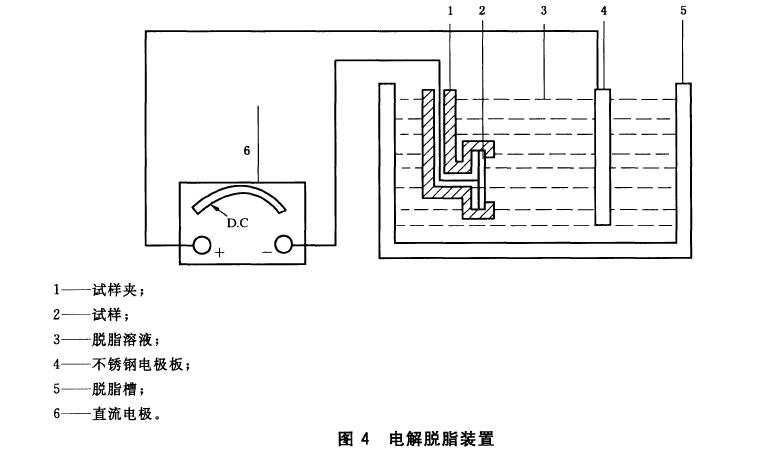

由塑料脫脂槽、不銹鋼電極板、試樣夾和直流電源組成(圖的。

7.電解脫錫裝置

由塑料脫錫槽、碳電極、參考電極、試樣夾、恒電流直流電源和函數記錄儀組成(圖5) 。碳電極直徑為10 mm 、長為1l 0mm 的碳棒;參考電極為飽和甘乘電極或經氯化處理的銀棒，直徑為5 mm 、長為150 mm。

8 .校準和檢查

儀器使用前應按照使用說明書的要求對試驗裝置進行檢查。用純錫(二三99.95%) 的標準試樣或經

過驗證的鍍錫量參考試樣進行定期校準。在測量過程中，建議用0.2 級精度的毫安表檢查試驗裝置的電解電流。

9.試驗條件和步驟

10. 脫脂處理

試樣可采用電解脫脂或化學脫脂處理。

a) 電解脫脂:將試樣圓片放人試樣夾具夾緊，按圖4 所示接線。將試樣夾具放人脫脂槽，完全浸

沒在脫脂溶液中，使試樣片正對不銹鋼電極板并保持平行，相距約為10 mm~20 mmo 接通脫

脂電流，電流強度約為1 A ，通電約為30 s ，使試樣表面不出現水珠為止。關斷電流，取出試樣

夾，在流水中把脫脂溶液沖洗干凈。

b) 化學脫脂:試驗進行脫錫前，用纖維織物浸人丙酣或其他溶劑清除表面的油脂;用清潔、柔軟

的膠皮擦仔細清除表面的氧化物、鈍化物或腐蝕產物，然后用丙酣(3. 3. 12) 或其他溶劑清擦。
