詳細介紹彎折試驗機技術要求包括那些?

彎折試驗機技術要求

1， 試驗機應能在下列條件下正常工作:

a) 室溫10'度到35度范圍內;

b) 相對濕度不大于八分之八十 ;

c) 周圍無腐蝕性介質的環境中;

d) 在穩固的基礎上，水平安裝。

2， 夾持試樣的鉗口應滿足下列要求:

a) 彎曲圓柱及夾塊的表面粗糙度參數R. 的最大值為0.8 um ，洛氏硬度為55 HRC - 61 HRC;

b) 夾塊的夾持面應突出于彎曲圓柱表面不大于0.1 mm;

c) 兩彎曲圓柱的軸心線與彎曲臂轉動主軸平行度應為0.1 mmõ

d) 彎曲臂的轉動中心線到彎曲圓柱頂面距離應為lmm 主0.15mm;

e)鉗口應具有互換性。

3， 彎曲臂工作時應左右彎曲90度，其偏差為正負3度。

4， 彎曲速度不大于每秒鐘一次，旦彎曲過程中不得有顫動、爬行等現象c

5， 計數應正確可靠。

6， 試祥彎斷后應立即自動停機嚕問時計數器停止計數.并保留數字。

7， 試驗機在每裝條件下，應能承受運輸顛簸試驗而無損壞。試驗后，試驗機不經調修(不包括操作程序準許的調整）仍符合本標準的全部要求。

檢驗方法

1， 試驗機應在4.1 規定的條件下進行檢驗。

2， 試驗機所使用的儀器及工、檢、量具包括:

a) 表面在糙度比較樣塊或表面植糙皮測試儀;

b) 洛氏硬度計

d) 量塊及塞尺:

e) 千分尺:

f) 秒表;

f) 表面粗糙度和硬度分別用表面租糙度比較祥塊(或表面粗糙度測試儀)和洛氏硬度計進行檢驗。

g) 在兩鉗口間夾一平行塊，用塞尺檢驗圓柱面與平行塊間的問隙。

h) 在兩個彎曲圓柱之間夾一平行塊，然后檢驗平行塊與彎曲臂轉動主軸間的平行度。

i) 兩鉗口圓弧面上端放一量塊，使之在理論上和轉動主軸等高，用百分表檢驗其高度差。同時檢驗4.2e鉗口的互換性。

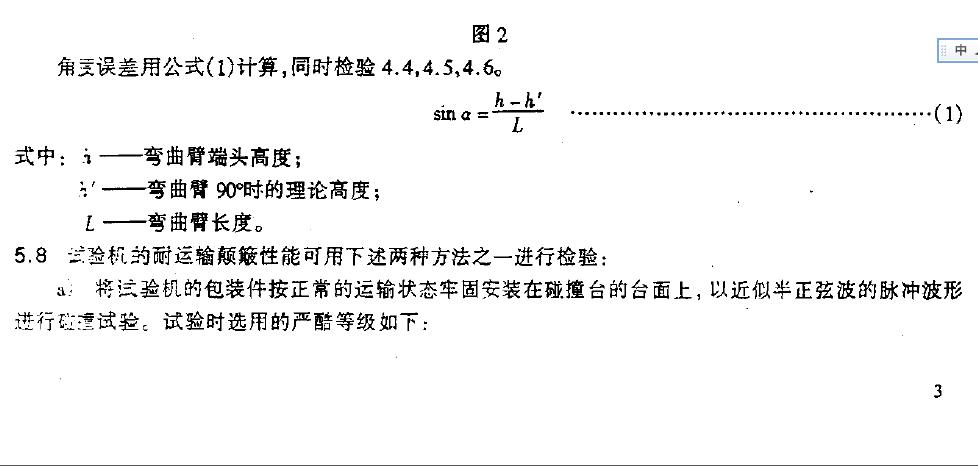

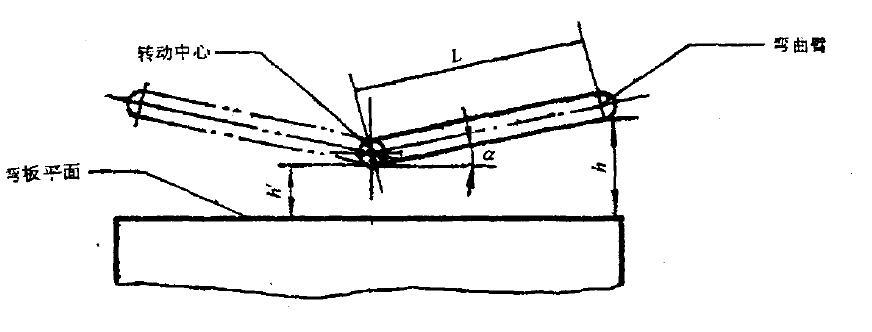

m) 取三根最大直徑試樣，開動機器，用內卡鉗分別測得左、右高度h 與h' ， 見圖2。

峰值加速度100m/s2正負10m/s2 ， 脈沖持續時間11 ms正負2ms ，脈沖重復頻率60 次/min到10次/min ，碰撞次數1000到10 次;

q) 將試3盤機包裝件裝~Ij載重量不小于4 t 的載重汽車車廂后部，以25km/ 40kml/h 的速度在三級公路的中級路面上進行1∞險1 以上的運輸試驗。

t) 試驗機經碰撞試驗或運輸顛簸試驗后，不經調修，按本標準要求全面進行檢驗，其結果應符合的規定。

p) 試驗機的基本要求、裝配質量和外觀質量應按GB/T 2611一1992 第3 章， 4.2 和第8 章的要求進行檢驗。
