正航技術整理——光滑工件尺寸的檢驗

1、范圍

標準規定了光滑工件尺寸檢驗的驗收原則驗收計量器具的測量不確定度允許

值和計量器具選用原則。

本標準適用于用普通計量器具如游標卡尺千分尺及車間使用的比較儀等對圖樣上注出的公差等

級為6~18級(IT6~IT18)基本尺寸至500mm的光滑工件尺寸的檢驗

本標準也適用于對一般公差尺寸的檢驗。

2、引用標準

下列標準所包含的條文通過在本標準中引用而構成為本標準的條文本標準出版時所示版本均

為有效所有標準都會被修訂使用本標準的各方應探討使用下列標準版本的可能性。

3、總則

3.1驗收原則

所用驗收方法應只接收位于規定的尺寸之內的工件。

3.2驗收方法的基礎

由于計量器具和計量系統都存在內在誤差故任何測量都不能測出真值另外多數計量器具通常

只用于測量尺寸不測量工件上可能存在的形狀誤差因此對遵循包容要求的尺寸工件的完善檢驗還應測量形狀誤差如圓度直線度并把這些形狀誤差的測量結果與尺寸的測量結果綜合起來以判定工件表面各部位是否超出實體邊界。

考慮到在車間實際情況下通常工件的形狀誤差取決于加工設備及工藝裝備的精度工件合格與

否只按一次測量來判斷對于溫度壓陷效應等以及計量器具和標準器的系統誤差均不進行修正因

此任何檢驗都存在誤判為保證驗收質量本標準規定了驗收計量器具的測量不確定度允許值和計量器具選用原則。

3.3標準溫度

測量的標準溫度為20攝氏度。

如果工件與計量器具的線膨脹系數相同測量時只要計量器具與工件保持相同的溫度可以偏離20攝氏度。

3.4驗收

驗收是檢驗工件尺寸時判斷合格與否的尺寸界限。

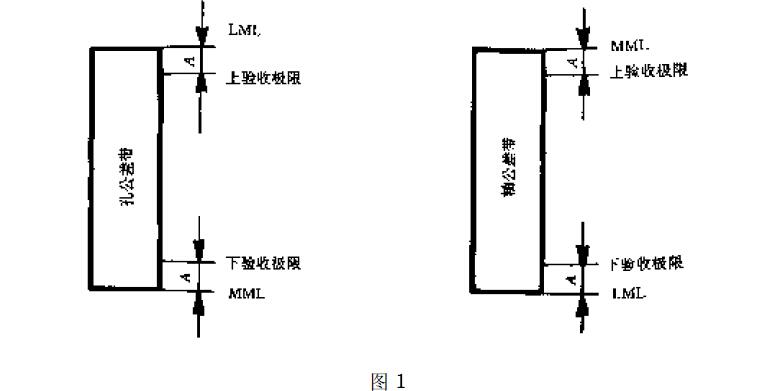

驗收是從規定的實體(MML)和最小實體(LML)分別向工件公差帶內移動一

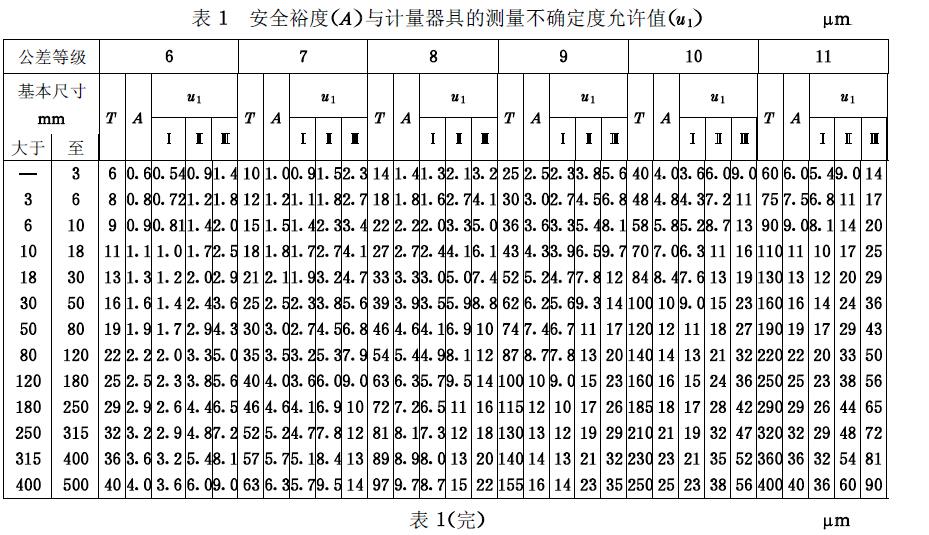

個安全裕度(A)來確定,如圖1所示.A值按工件公差的1/10確定其數值在表1中給出。

孔尺寸的驗收：

上驗收=最小實體(LML)-安全裕度(A)

下驗收(LML)實體安全裕度(A)

軸尺寸的驗收極:

上驗收(LML)實體安全裕度(A)

下驗收(LML)最小實體安全裕度(A)

驗收等于規定的實體(LML)和最小實體(LML)即A值等于零.
