正航儀器講解工業通風機射流風機振動速度的測定

1 、概述

對于標準試驗室試驗，實際應用的射流風機只有一個工況點，因此與ISO 14695 中規定的試驗振動速度的規定相比簡化了不少。

2、 試驗布置

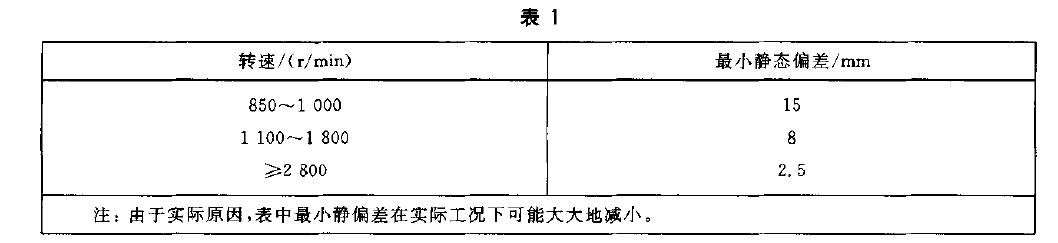

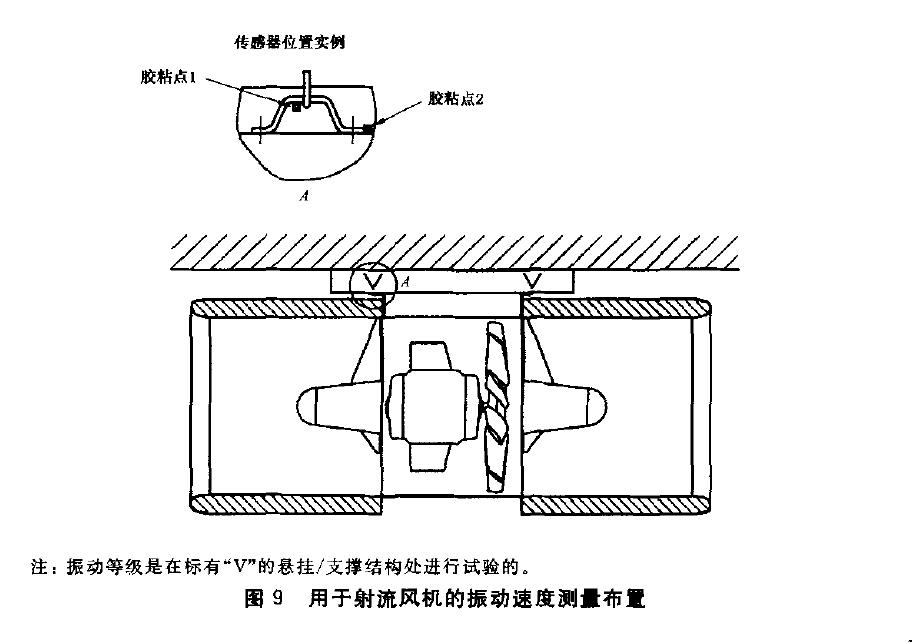

圖9 給出了測量振動速度的布置。應使用與提供給用戶外形一樣的射流風機進行試驗，即應適當裝配進口和出口消聲器。在指定減振器和要求測量振動等級之處，可使用表1 中所列的最小靜態偏差進行測量。

除非用戶與供貨廠之間有協議，否則風機的葉輪應平衡到1B/T 9101 的G6.3 的等級。所提供的電機應符合GB 10068 中規定的電機支架標準振動等級。

3、試驗步驟

除了用戶與供貨廠之間有協議外，均應接ISO 14695 附錄B 的規定測量振動速度。由于射流風機和2 個簡單的軸承組件是軸對稱的，所以只需要記錄垂直方向的振動。

應記錄兩個振動速度，一個是進氣側的讀數，另一個是排氣側安裝吊架上的讀數。測量振動等級應是：以r/min 為單位的葉輪轉速濾波的垂直振動速度均方根值(單位為mm/s) 。

4、允許振動速度

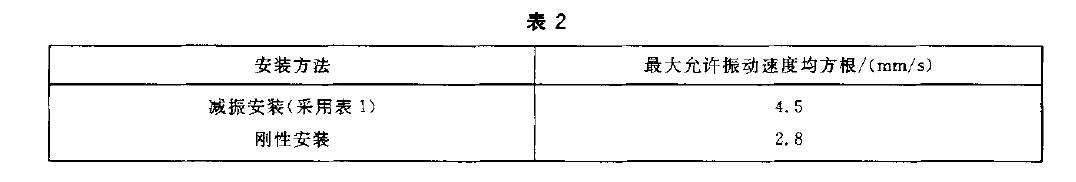

的允許振動速度在表2 中列出。

1 )、概述

應該指出，通過一個射流風機的流量同通過→個隧道的流量沒有直接關系，并且這不是個射流風機技術條件中的主要要求。

流量測量有3 種方法：

a) 第1 種方法是利用進氣室試驗裝置。在這種情況下，一臺增壓鼓風機作為試驗裝置的一部分，使得風機工作點能得到正確的模擬。

b) 第2 種方法是在射流風機進口使用皮托管。

c) 第3 種方法最簡便，但準確性可能。使用一個文丘里噴管或一個錐形進口連接到射流風機進風擁IIJ作為流量測量設備。

2 )、進氣室方法

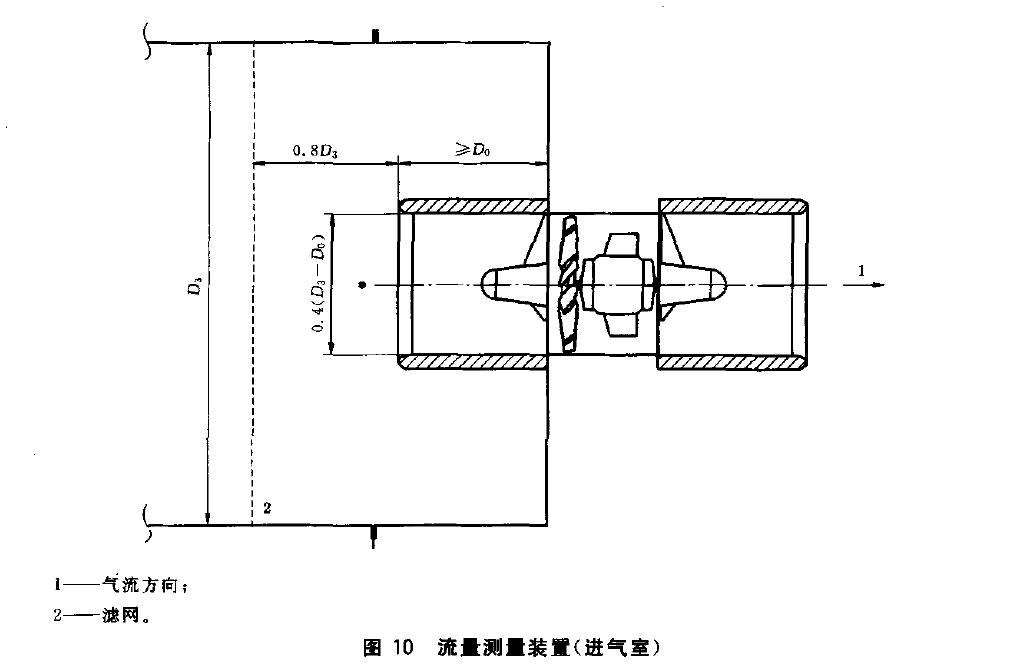

進氣室內的風機安裝如圖10 所示。試驗裝置的進氣段應符合GB/T 1236-2000 中32.2 的要求。按照GB/T 1236-2000 中第23 章或第25 章的規定可以使用文丘里噴管或錐形進口測定流量。

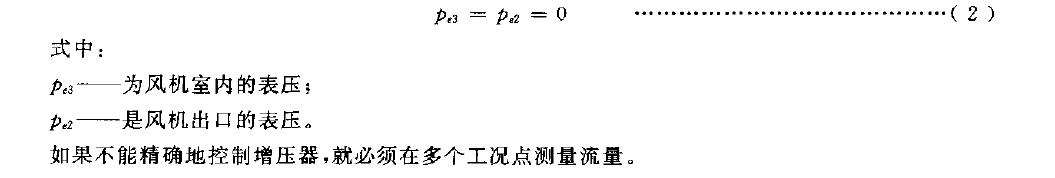

為確定正確的風機工況點，當沒有負壓通過風機時，試驗系統增壓鼓風機應控制

5、進氣皮托管方法

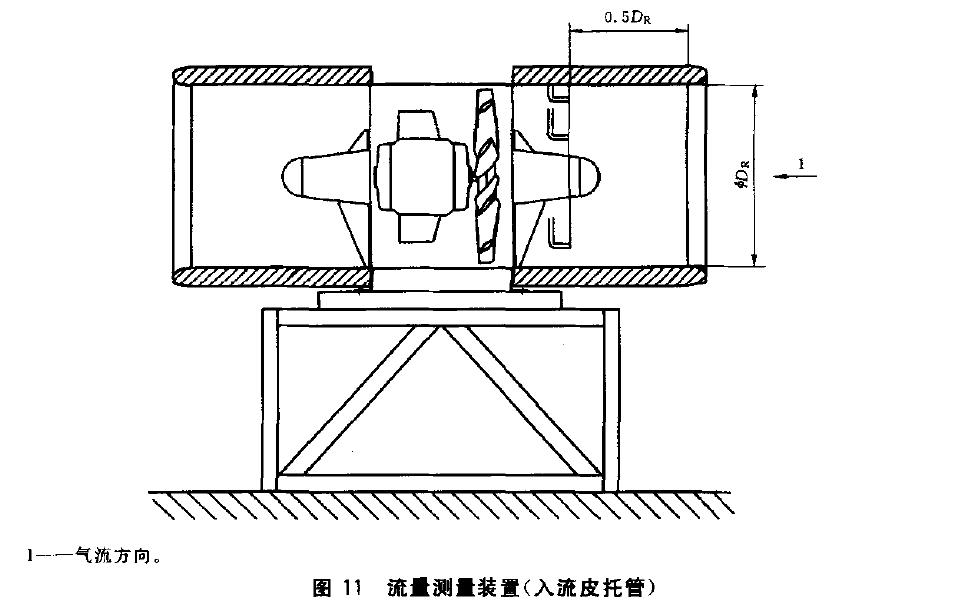

此種方法應按照GB/T 1236-2000 第27 章的規定測定流量(在葉輪入流段)(見圖11)。

6 、直連流量測量設備

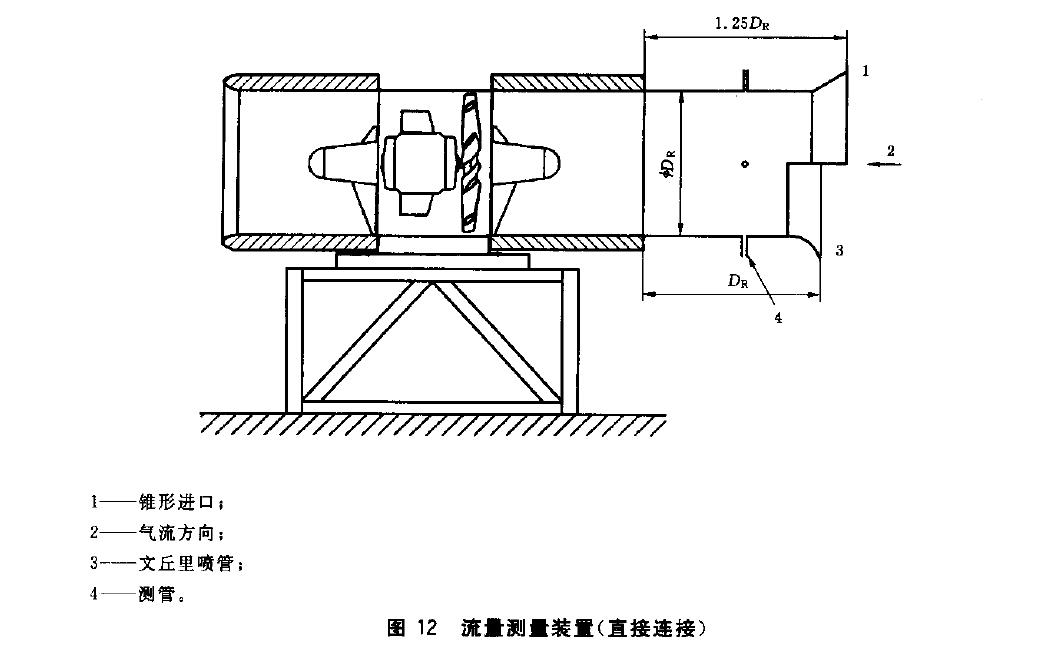

如圖12. 應使用適當的方法把流量測量設備連接到風機進口。文丘里噴管的部件應符合GB/T 1236-2000 圖16 的規定，錐形進口應符合GB/T 1236-2000 的圖21 的要求.對于按本標準進行的流量確定，不需要反渦流裝置.

文丘里噴管測定流量可按照GB/T 1236-2000 第22 章來計算，錐形進口測定流量可按照GB/T 1236-2000第25 章來計算。

7、結果表示產品說明

產品說明至少應包括下述資料：

a) 產品型號;

b) 風機尺寸；

c) 轉速；

d) 電機輸出額定功率及機號；

e) 電源數據；

f）高溫工作能力；

g) 總尺寸；

h) 安裝尺寸；

i) 風機裝配重量；

j) 備件(例如護罩減振器)；

k) 工況監測設備。

6、產品性能

在11. 1 中敘述產品的性能至少包括下述信息。

a) 推力；

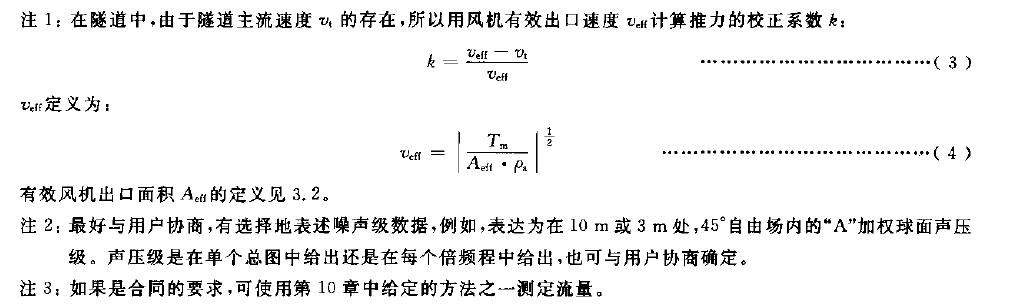

b) 風機有效出口速度(見注1) ；

c) 電機輸入功率;

d) 開放進口或開放出口聲功率級(見注2) ；

e) 進氣和排氣振動速度。

按與用戶達成的協議，可以提供"正向"和"逆向"運行的數據。

性能試驗時，一定要清楚安裝了哪些附件。
