正航儀器講解工業通風機射流風機試驗步驟

為保證推力的測量達到所要求的精度.應盡量采取措施減少由于試驗裝置裝配或調整引起的誤差。盡管規定了校準平衡塊或彈簧平衡塊，但如果使用彈簧平衡件記錄推力，而且它是通過1個滑輪支撐，必須準確的知道其重量并加到被測的推力上。如果使用力傳感器測量推力，一定要校準。例如使用滑輪和配重系統，應不超過12 個月的間隔期。

當偏差大于讀數的1% 時，應每3 個月進行重新校準。

如果使用支撐式，應采取措施，以保證在兩個方向內移動風機所需要的力相同，這樣，配件也相應地保持水平。

當推力和功率輸入讀數穩定時，或啟動最少10 min 后再記錄推力讀數。

一、試驗閉式場地

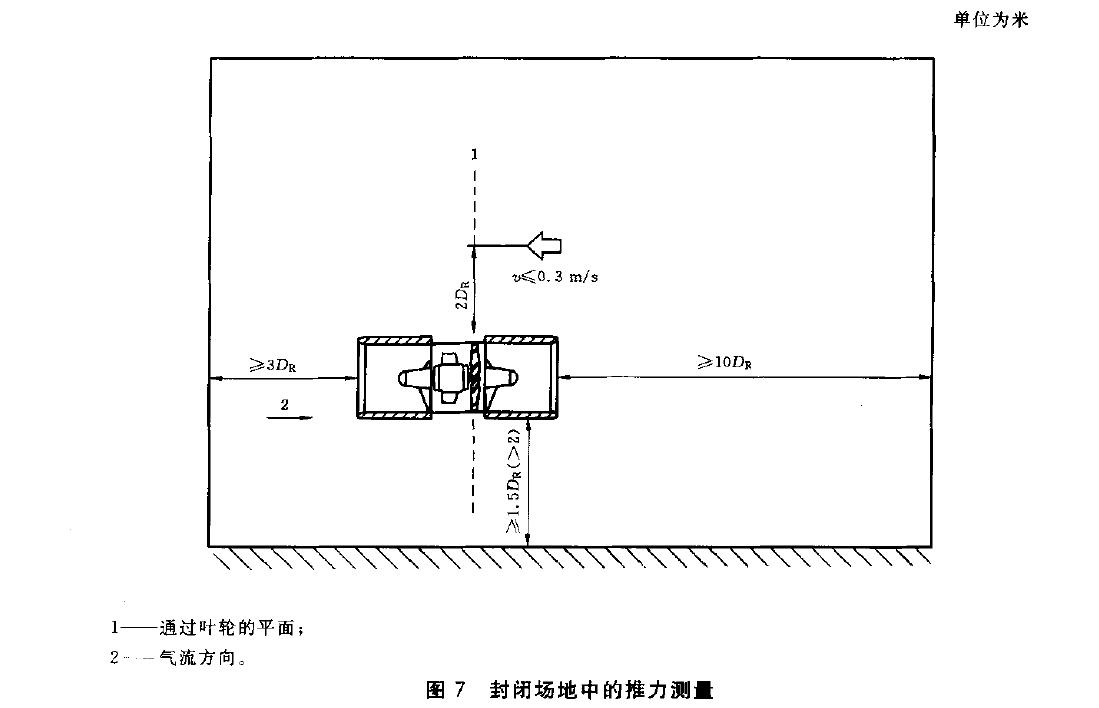

圖7 示出了試驗閉式場地所要求的空間。

二、 聲級的測定

1 、概述

通過半混響的方法測定噪聲級。該方法實質上是較為實用的，而且不需要使用噪聲測量儀器，只需要少量的設施z 適當的封閉室和1 個經過校正的聲源。

當阻力為零時，風機僅有1 個工況點.沒有由"疊加方式"而產生錯綜復雜的噪聲。同樣，如果僅要求進口或出口噪聲級，末端消聲器就沒有必要了。用這種方法測量的是風機產生的噪聲(無論是從風機的進出口或從風機機殼)，此時和風機安裝在隧道中的情況是一樣的。

2 、試驗裝置

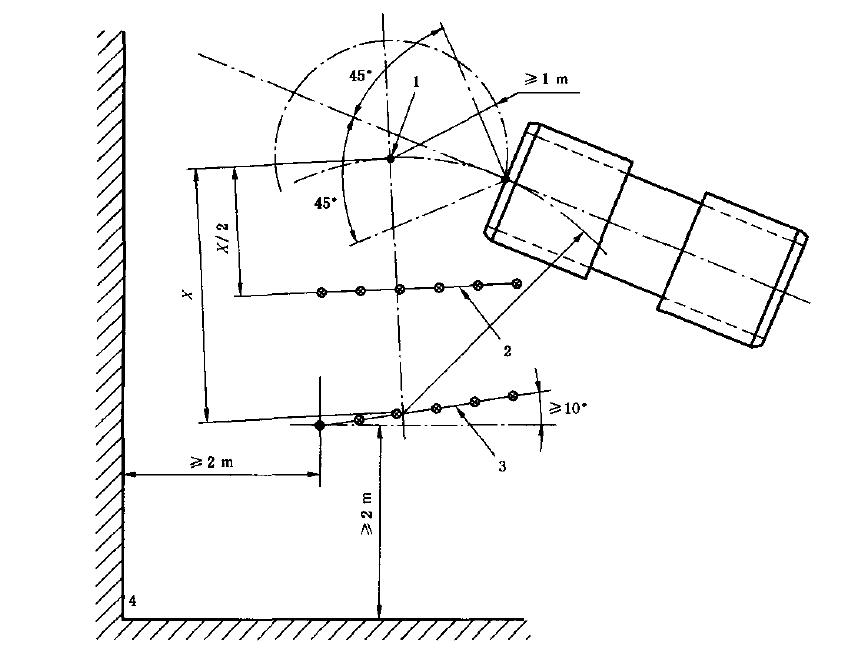

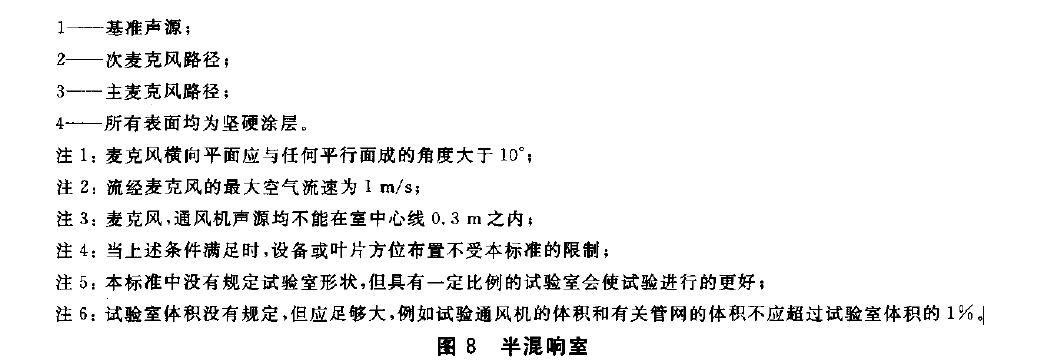

風機、經校準的基準參考聲源及麥克風線路的布置見圖8

3 、封閉場地適用性

半混響室應符合I5013347 的要求。

在距離主要反射表面不小于2m 處，將主麥克風線路布置于長度為1. 5m~3m 的弧線或直線上。該線路上的點既不應位于風機聲源中線的45。之內，也不應位于與任何平行面構成在10。之內，并且應位于室內的一個角處.這樣定位，麥克風將不承受超過2 m/s 的空氣流速。(見圖8) 。

這樣確定使基準噪聲源中心和風機聲源點與主麥克風線路中點的距離相同。基準噪聲源中心與風機聲源點的距離要大于1 m ，本基準噪聲源應符合I50 13347 的要求。基準噪聲源應以小于等于2%的校準速度運行。

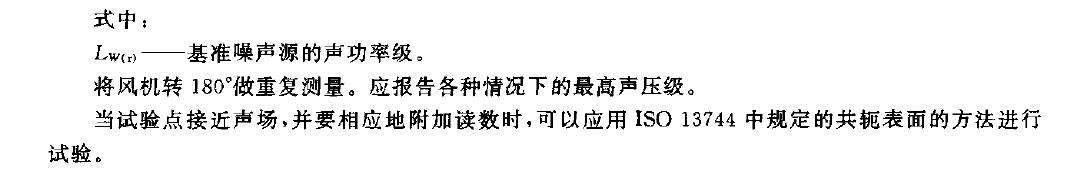

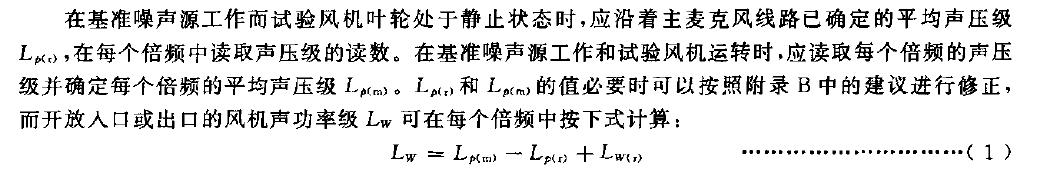

在基準噪聲源工作的情況下，當試驗風機葉輪處于靜止狀態時，噪聲壓力級的讀數可以在沿著主麥克風線路的每個倍頻中和沿著已估算線路的平均值中取得。次麥克風線路應建在基準噪聲源和主麥克風線路中點之間的一半位置處，其線路長度與主麥克風線路長度相同。基準噪聲源中心與主麥克風線路與次麥克風線路應相垂直。在每個倍頻中，沿次線路的平均聲壓級不應超出主線路平均值3dB ，這是根據附錄B 中背景噪聲的要求而修正的。
