正航儀器皮革—吸水性的測定

一、概述

革的吸水性是測定革試樣在規定溫度的定量水中浸泡15 min和24 h后所吸收水的重量或體積所占革試樣重量的百分比，它是用來表征革的防水性。吸水性越小，防水性越好。這對于底革尤為重要，因為植鞣底革在穿用時，經常與水接觸，吸水性強的革則影響耐穿性，同時，在保存過程中會大量吸收空氣中水分，而容易生霉。

皮革是疏松多孔的物料，它的吸水性，很大程度上取決于革的孔率的大小，但與革的纖維組織的緊密度，革中的油脂含量及填充物質有關系，如革內油脂含量高，則降低革的吸水性，底革的吸水性還隨鞣制程度的增高和滾壓的加強而降低，豬毛孔徑大，且深入皮下，比牛革更容易吸水，革吸水時，肉面比粒面快，鉻鞣革的吸水性高于植鞣革，24 h以后，植鞣革吸水性為46～82%，而鉻鞣革高達107%。

吸水性測定有兩種方法：稱重法和容量法。

二、稱重法測定革的吸水性

l.試樣制備

測過密度的試樣（空氣調節過的)

2.儀器：

(l) 感量為l/1000的天平；

(2) 容積約為l00 cm3的圓形平底玻璃皿；

(3) 鑷子。

3.操作方法

(l)稱重W(g)準確到0.0l g

(2)將幾粒玻璃珠放在平底玻璃皿內，再將試樣粒面向上平放在玻璃珠上。

(3)加入比該試樣重10倍左右的20±2℃的蒸餾水于皿中，并在試驗過程中保持規定的水溫，試樣若有漂浮現象可以加入幾枚玻片或玻棒于試樣上面。

(4)經過15 min后，用鑷子取出試樣，再用濾紙輕輕吸取試樣表面的浮水。

(5)稱重得W1

(6)再將稱重后的試樣放入原來的盛水器中繼續浸泡23 h 45 min(加前面的15 min，總共24 h)，再取出用濾紙輕輕吸取表面浮水。

(7)稱重得W2

4.計算

                W1－W

15 min吸水量 = ──── ×l00(%)

                 W

               W2－W

24 h吸水量 = ──── ×l00(%)

               W

式中：W ── 試樣原重量(克)

     Wl── 試樣浸泡15 min后的重量(g)

     W2── 試樣浸泡24 h后的重量(g)

注意：試樣的取放，稱重以及吸取其浮水等動作必須熟練，迅速。

三、庫柏爾皿法

l.試樣

測過密度的試樣，并稱有重量W(g)

2.儀器

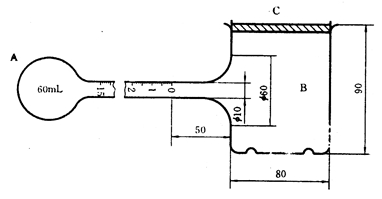

(l) 庫柏爾皿器如圖l一40所示

圖1—40  庫伯爾皿

(2)天平：到0.0l g

3.操作方法

(l)用蒸餾水將庫伯爾皿的內壁浸濕，傾去蒸餾水，再將器皿垂直豎立，徐徐加入蒸餾水到刻度“0”處；

(2)將皿平放于工作臺上，將經空調后的試樣粒面向上放入皿B內，再將圓球部分慢慢抬起讓蒸餾水全部流入B內，將試樣全部浸沒(如作輕革，可用小玻棒壓于試樣上)，皿口蓋以表面皿，以免水分蒸發。

(3)在室溫下放置15 min后，取下皿蓋，將儀器慢慢豎立使水全部流入圓球和刻度管中，保持數分鐘，將試樣上粘附的水，都用玻棒移入皿中，讀取水分損失毫升數V1。

(4)立即放下儀器重復以上操作，總共24 h后再讀取水分損失毫升數V2。

測定時應作平行試驗，并做空白試驗(不加試樣的以上操作)以校正水分蒸發和粘附器皿的損失量。

4.計算：

          V3－V01

A15(%) = ────一 ×100

             W

           V2－V02

A34(%) = —──── ×100

            W

式中：A15 ──一 試樣 15 min吸水性（%）

      A24 ──一 試樣24 h吸水性（%）

      Vl  ──一 15 min水分損失量 (ml)

      V2  ─── 24 h水分損失量 (ml)

      V01 ──一15 min空白試驗水分損失量 (ml)

      V02 ──一24 h空白試驗水分損失量 (ml)

      W ──一 試樣重量 (g)
