正航儀器技術詳細介紹多效蒸發的計算

    多效蒸發計算中,已知條件是:原料液的流量、濃度和溫度;加熱蒸汽(生蒸汽)的壓強、冷凝器的真空度;末效完成液的濃度等。

    需要設計的項目是:生蒸汽的消耗量;各效的蒸發量;各效的傳熱面積。

解決上述問題的方法仍是采用蒸發系統的物料衡算、焓衡算和傳熱速率等三個基本方程式。

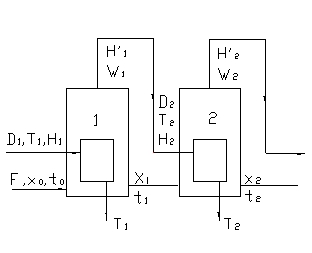

   圖1-8  并流加料多效蒸發的物料衡算和焓衡算示意圖

多效蒸發中,效數越多,變量(未知量)的數目也就越多。多效蒸發的計算比單效的要復雜得多。若將描述多效蒸發過程的方程,用手算聯立求解則是繁瑣和困難的。為此,經常先作一些簡化和假定,然后用試差法進行計算。下面對圖1-8所示的并流蒸發流程予以討論。

圖中  w1、w2、…、w n--- 各效的蒸發量,kg/h ;

      F——原料液流量,kg/h;

      W——總蒸發量,kg/h;

      x0、x1、…、xn——原料液、及各效完成液的濃度,質量分率;

      t0——原料液的溫度,℃;

      t1、t2、…、tn——各效溶液的沸點,℃;

      D1  效加熱蒸汽(生蒸汽)消耗量,kg/h ,

      p1——生蒸汽的壓強,Pa;

      T1——生蒸汽的溫度,℃;

      T1’ 、 T2’ 、… Tn’——各效二次蒸汽的溫度,℃;

      Pn’——末效蒸發室的壓強,Pa;

      H1、H1’、 H2’ …、Hn’---生蒸汽及各效二次蒸汽的焓,kJ/kg

      h0、h1、h2、… hn——原料液及各效完成液的焓,kJ/kg;

      S1、S2…、Sn——各效蒸發器的傳熱面積,m2。

 3.3.1基本關系

   由于多效蒸發的計算相當復雜,故先分別討論計算中幾個主要項目。

    (一)多效蒸發的物料衡算

圍繞圖1-8整個蒸發系統作溶質的衡算,得,

  Fx1=(F-W)xn                                         (1-28)

或                                  (1-28a)

而  W=W1+W2+…+Wn                                         (1-29)

對任一效作溶質的衡算,得,

Fx0=(F-W1-W2-…-Wi)xi   i≥2                            (1-30)

或                                  (1-30a)

    由于在多效蒸發計算中,一般僅知道原料液和末效完成液的濃度。而其它各效的濃度均為未知量,因此利用蒸發系統的物料衡算只能求得總蒸發量,至于各效的蒸發量和溶液的濃度,還要結合焓衡算才能求得。

    (二)多效蒸發的能量衡算

暫且忽略蒸發系統的熱損失,參閱圖1-8,對各效作能量衡算

第1效:

      Q1=D1r1=Fcp0(t1-t0)+W1r1’                              (1-31)

cp0 —— 為原料液的比熱,以kJ/(kg·℃)。

  rl   —— 生蒸汽的汽化熱,kJ/kg

r1’ —— 第1效中二次蒸汽的汽化熱,kJ/kg.

同理,按照式1-31可對第2效、……第i效寫出焓衡算式,即:

第2效:Q2=D2r2=(Fcp0-W1cpw)(t2-t1)+W2r2’

式中    D2=W1 , r2 = r1’ , 及 Q2 = W2r2’

第i效: Qi=Diri=(Fcp0-W1cpw-W2cpw-…-Wicpw)(ti-ti-1)+Wiri’    (1-32)

    式中Di=Wi-1 , ri=ri-1’ ,及Qi=Wiri-1’

由式1-46也可求得第i 效的蒸發量,即

Wi=DI(ri/ri’)+(Fcp0-W1cpw-W2cpw-…-Wicpw)(ti-ti-1)/ri’      (1-32a)

    應予指出,如焓衡算中要求計入溶液的稀釋熱以及蒸發系統的熱損失,但無焓濃數據時,可將式1—32a等號右側乘以熱損失系數ηi。一般可取ηi為0.96~0.98;對于稀釋熱較大的溶液,ηi值還與溶液的濃度有關。例如,對NaOH水溶液,可取ηi為0.98~0.7ΔX(Δx為溶液的質量濃度變化)。忽略稀釋熱則η=1。

    (三)總有效溫度差∑Δt及各效溶液的沸點
